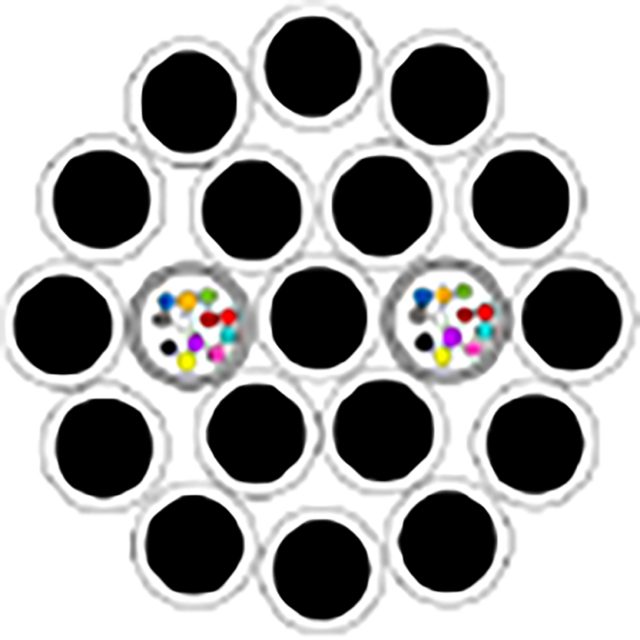

Estrutura |
Posição |
Tipo de componente |
Componente nº. |
Diâmetro do componente |
|
Fibra |
G652D |
48 |
||
|
Centro |
Fio de aço revestido de alumínio 20,3% |
1 |
2,90 mm |
|
|
1ª camada externa |
Fio de aço revestido de 20,3% Al |
4 |
2,80 mm |
|
|
tubo de aço inoxidável |
2 |
2,70 mm |
||
|
2ª camada externa |
Fio de aço revestido de alumínio 40% |
12 |
2,85 mm |
|
Dados Técnicos |
Está em conformidade com os padrões IEC, IEEE |
||||
|
Interior oleado |
|||||
|
A direção da trança da camada externa é no sentido anti-horário (trança S) |
|||||
|
Diâmetro do fio |
14.2 |
milímetros |
0,559 |
em |
|
|
Peso do cabo |
599 |
kg/km |
2.125 |
libras/milha |
|
|
Área transversal total do suporte |
107,8 |
mm² |
0,17 |
em² |
|
|
Área da seção transversal do fio de aço Al Clad |
107,8 |
mm² |
0,17 |
em² |
|
|
Resistência nominal à tração (RTS) |
89,2 |
kN |
20.053 |
libras |
|
|
Módulo de elasticidade (módulo E) |
124,4 |
kN/mm² |
18 |
kpsi |
|
|
Coeficiente de alongamento térmico |
14,6×10 -6 |
/°C |
8,11×10 -6 |
/ de |
|
|
Estresse de trabalho máximo permitido (40% RTS) |
331,1 |
N/mm² |
48.022 |
psi |
|
|
Estresse Diário (EDS) (16% ~ 25% RTS) |
132,4 ~ 206,9 |
N/mm² |
19.203~30.0 08 |
psi |
|
|
Resistência CC |
0,483 |
Ω/km |
0,78 |
Ω/milha |
|
|
Corrente de curto período (1s, 40°C~200°C) |
9 |
ka |
|||
|
Capacidade atual de curto prazo |
81 |
kA²S |
|||
